Engin pour introduction de ficelle

Sur les chantiers de construction, ça peut être assez turbulent. Les composants de notre engin pour introduction de ficelle sont systématiquement conçus pour répondre à ces exigences et fonctionnent de manière irréprochable pendant des années.

En standard, nous produisons les diamètres nominaux suivants :

60  -  80  -  100  -  120  -  150



Toutes les pièces sont conçues pour une pression maximale de 8 bars.

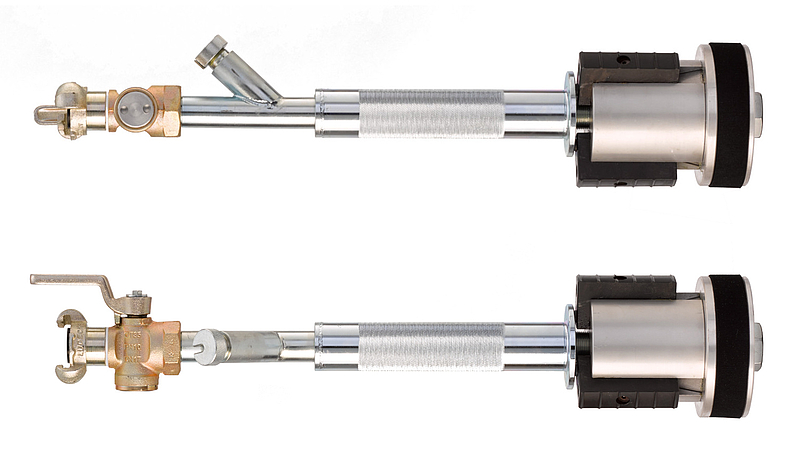

Obturateur

Un obturateur de très haute qualité avec raccord rapide, robinet de réglage et entrée latérale du cordon. En tournant le manchon, les mâchoires sont élargies et s'accrochent fermement dans le tuyau. Le diamètre du joint correspond au diamètre nominal du tuyau.

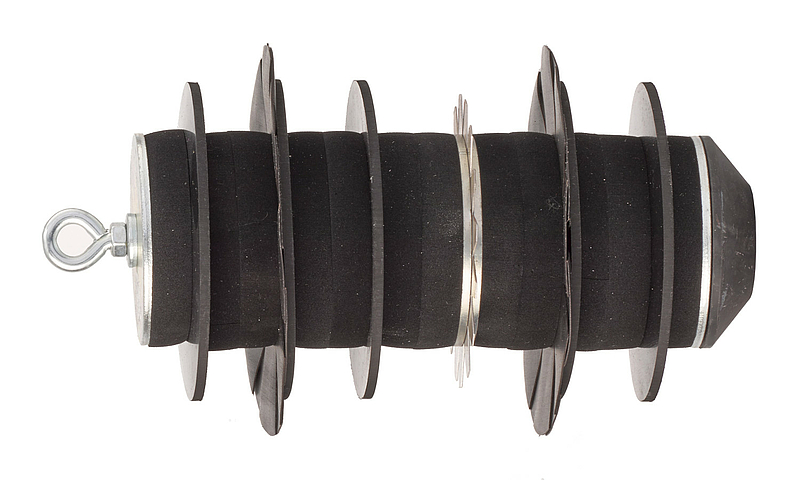

Piston à lamelles

Pour l'inspection des tuyaux nouvellement posés, le piston à lamelles est introduit en premier. Les manchons en caoutchouc évacuent une éventuelle saleté résiduelle dans le tuyau lors de leur passage. Au niveau de l'étoile de contrôle, toute déformation du tuyau est visible (les lamelles se plient, mais peuvent être pliées en arrière). Le diamètre du piston correspond au diamètre nominal du tube -10%.

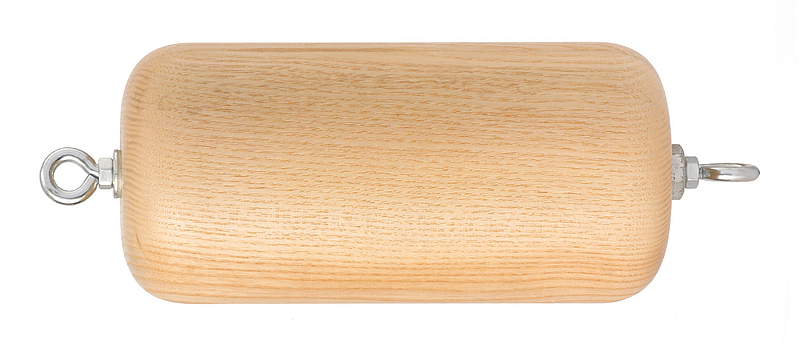

Piston de calibrage

Si le piston à lamelles peut être soufflé sans déformation de l'étoile de contrôle, la réception finale est effectuée avec le piston de calibrage. Selon instructions de l'AES, le diamètre du piston de calibrage correspond au diamètre nominal du tuyau -10%.

Si le piston de calibrage ne devait pas passer sur toute la longueur, l'emplacement de l'erreur est déterminé à l'aide de ficelle injectée. Avant de commencer les travaux de correction, il est recommandé de tester le tuyau des deux côtés pour s'assurer qu'il n'y a qu'un seul défaut.

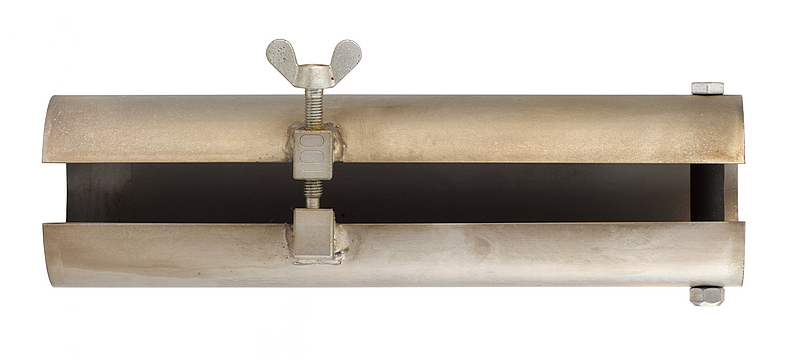

Tuyau de captage

Avec l'augmentation de la pression d'air dans le tuyau, le piston peut atteindre une vitesse considérable. Un tuyau de captage est ainsi installé à la sortie du tuyau. Celui-ci freine le piston de manière fiable. Néanmoins, personne ne doit rester devant la sortie lors de l'étalonnage (zone de sécurité de +/- 30° par rapport à l'axe du tuyau).



Bride

Si les extrémités du tuyau ne sont pas bétonnées dans le sol, une bride doit être montée sur le côté de l'obturateur. Autrement, le tuyau risque de gonfler sous la pression et il pourrait y avoir une éjection involontaire et dangereuse de l'obturateur.

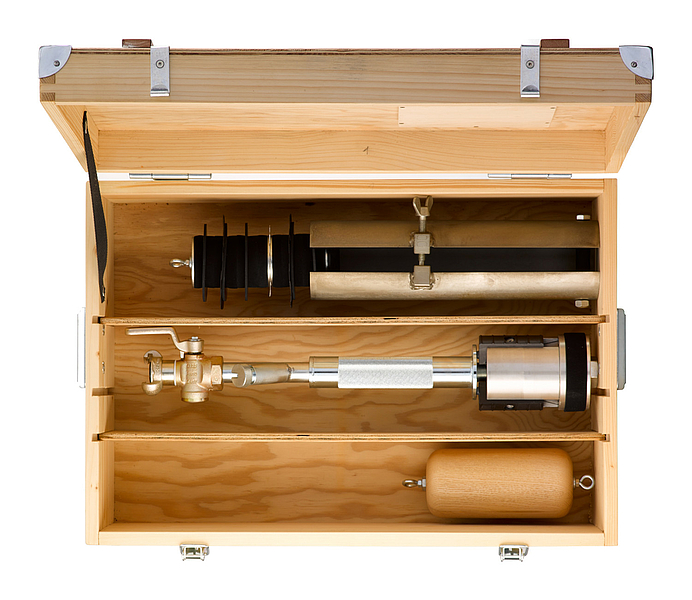

Caisse de transport et kit complet

Caisse en bois sur mesure pour le stockage et le transport de tous les composants pour un diamètre de tuyau. Les caisses sont munies de renforts d'angle sur tous les côtés, de deux poignées de transport et de rails de guidage afin qu'elles ne glissent pas latéralement lorsqu'elles sont empilés. Les fermetures peuvent être sécurisées avec un cadenas.



Le kit complet comprend: fermeture, piston à lamelles, piston de calibrage, tuyau de captage et boîte de transport avec instructions d'utilisation.
